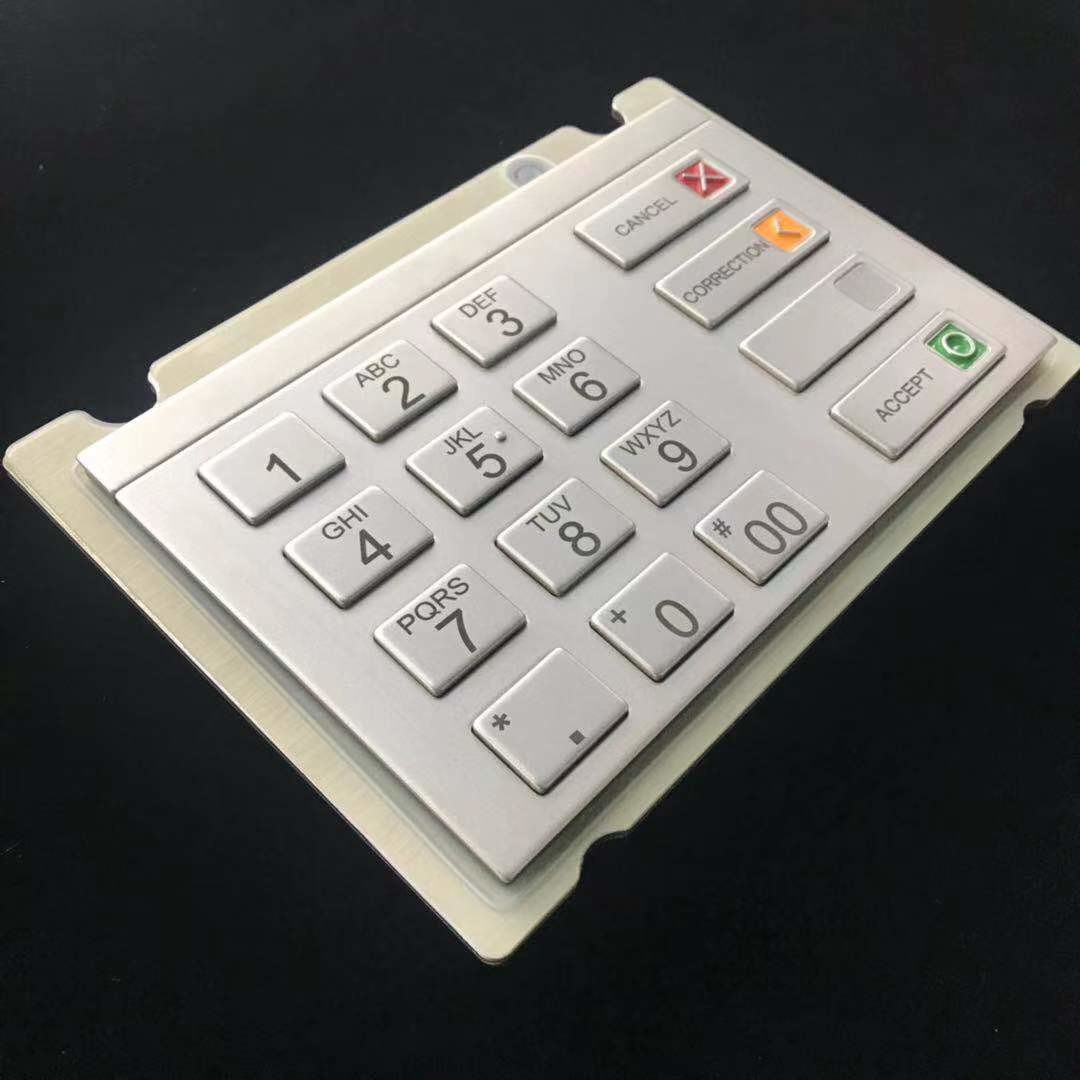

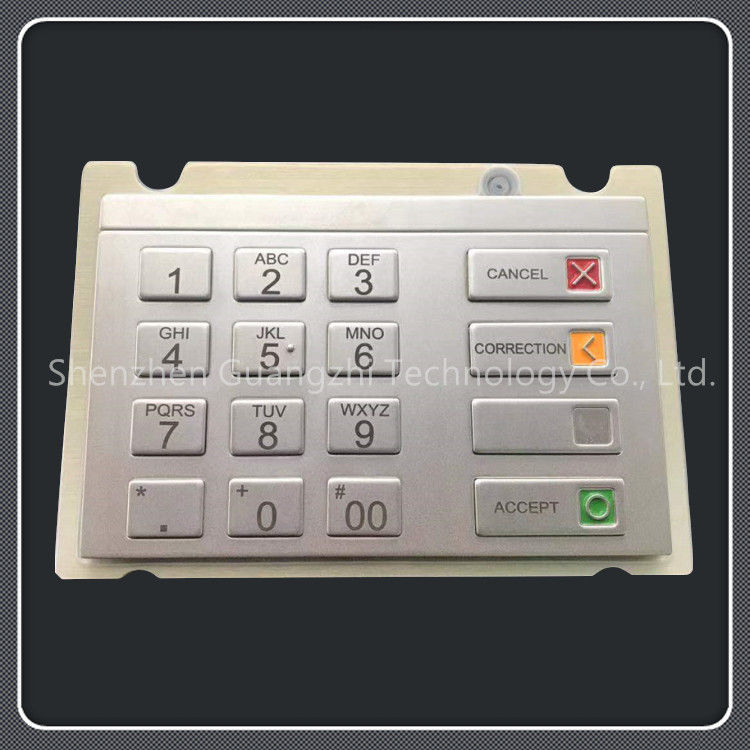

ステンレス鋼自動支払機の暗号化のキーボード、埋め込まれた保証破片USBインターフェイス

1.Introduction

P7は国内および国際的な財政上の安定の証明の条件の最高レベルのトップレベル産業保全の破片の標準および十分に承諾に従って設計され、製造されます。メカニズム訓練抵抗力がある侵入の検出によって（侵入）、取り替え防止等のそれユーザ パスワードを大いにより安全にさせることができます反分解して下さい。このプロダクトは財政、テレコミュニケーション、国防および他の分野で広く利用されます;それはまた違法攻撃者の弄るユーザー情報を防ぐことができます。

2.Physical特徴

2.1サイズ

• 次元:

  • L×W×H:176 mm×121.5mm×31mm

P7デッサン

2.2プロセッサおよび記憶

       プロセッサ:

       ARM® Cortex® M3プロセッサの中心

       PLLの
を通した60MHz中心の動作周波数

       記憶:

       コード スペース:512 Kバイト

       データ空間:96 Kバイト

2.3コネクター

         USBのコネクター

P7はUSBインターフェイスのための標準的な「B」の容器を採用します。

P7はバス動力の全速力のUSB2.0迎合的な装置です。EPPの最高の消費電流の条件はこのインターフェイスを使用して500mAです。

次としてUSBのコネクターの終了の割り当て:

           FDKのコネクター

P7は8キー機能キーパッドを支えるためにFDKのコネクターを提供します。コネクターはZEQAN-TECH （製品コードからあります:A2023-2X05A）。

3.Product特徴

3.1環境の特徴

       電源:4.0V~5.50V、500mA （USBバス力）

       実用温度範囲:- 25°C | +65°C

       保管温度の範囲:- 30°C | +70°C

       輸送の温度較差:-30°C | +70°C

       作動の相対湿度:5% |不凝縮95% r.h.

       貯蔵の相対湿度:5% |不凝縮98% r.h.

       輸送の相対湿度:5% |不凝縮98% r.h.

       最高の動作高度:3000メートル

3.2テストおよび証明

         水スプレー/塵の保護:IP65

         RoHSの承諾

         MTBF:Min.100、1年ごとの100,000のトランザクションの000hours

         放出のためのEMI/EMP EN55032/A

免除のためのEN55024

ESD （接触のためのIEC61000-4-2レベル4:±8KV;空気:±15KV）

IEC/EN 61000-4-4の小売り:破烈（電力線の2kV、データ ラインの1kV）のための3

       証明:

                             セリウム

                             CB

                             PCI 4.X

                             PTS2.X

                             GUOMI

3.3キーストロークの性能

       スイッチ力を取除いて下さい:2.5N±0.4

       数キー力:3.5N±0.7 （中心）;2.5N±0.5 （端）

       ファンクション キー力:7.0N±1.0 （中心）;3.0N±0.5 （長い端）

       キーの生命:2,000,000の周期minimum@5N

3.4電池の性能

       電池のlife@25のºC （負荷なしで）:>10年

       電池のlife@25のºC （負荷と）:>5年

4.Software特徴

4.1ピン板のフォーマット

       IBM 3624

       ANSI

       ISO0

       ISO1

       ISO3

4.2ファームウェア更新

更新される認証されたファームウェアを支え、デバイス・コンフィギュレーションそしてキー値に残し。

4.3アルゴリズム

       DES/TDESは暗号化しましたり/解読（ECB/CBC）

       発生するSM2キーペア

       SM2は暗号化しましたり/解読

       SM2印は/確認します

       SM3挽肉料理

       SM4は暗号化しましたり/解読（ECB/CBC）

       DES/TDES/SM4 MACの計算

4.4承認された取り外しの検出

4.5乱データの生成

4.6キーパッドのレイアウトの修正

4.7暗号の原文entry/PINの記入項目

4.8パスワード記入項目/末端の合鍵の記入項目

4.9サポートXFS 3.3 （金融サービスのための延長）

4.10表示燈を使用してサポート装置状態の診断

4.11ソフトウェアの環境

WINXPおよびWIN7で動きますすべての版、および隠された（ヒューマン・インターフェース装置）装置として確認されて。
