3204の3205のICの集積回路が付いている無線USB 3.2Vの光学マウスの破片

ICの製品名:光学無線マウスの破片
破片プロダクト モデル:GZ-P001-KA8
集積回路の製品の説明:KA8は3205そして3204の元の段階の破片を取り替えることができる、およびより多くの高度の製造技術をよりよい感光性能力採用するUSBインターフェイスが付いている非常に統合された光学マウスの破片である;
プロダクト塗布:無線USBの光学マウス;

破片ピン レイアウトの図表:

破片ピン記述:

無線マウスの破片の特徴:
1.単一の電源、電源の範囲:1.7Vへの3.2V
2.精密な光学変位の予言の技術
3.非常によい第2モーションセンサー
4.サポート非常に速い動きの速度
5.最高の動きの速度:28インチ/秒
6. CPI 1600まで
7。運動しなかったら、すぐに省エネモードに入りなさい
8.データ伝送はシリアル・インタフェースを通して実現される
9.組み込みのローパワー タイマー（LPT）は、そこにsleep1/sleep2の2つのモードである
10。マウスはMOTSWKピンによって目覚めさせセンサーは休眠モードから目覚めることができる
11. LEDの現在制限抵抗:68オームは-470オーム（抵抗を定める実際の解決によって）、推薦した:100オーム

指定:
電源の作動の電圧:1.73V | 1.94V （VDDおよびAVDDの不足分） 2.2V | 3.2V （VDD）光学レンズ:1:1の速度:28インチ/秒CPI:400/500/600/800/1000 （デフォルトの）/1200/の1600 CPIのフレーム率:3000のフレーム/秒。典型的な動作電流:
2mA @mouseの動き（常態）
300uA @Mouseは動かない（Sleep1）
60uA @Mouseは動かない（Sleep2）
モードの下の7uA @power

SPIインターフェイス記録の読書および執筆:
住所区分0X00~0X0Eの記録は直接読まれ、書くことができる;
読書は記録を0X10~0X7F住所区分に書くために最初に読書を開け、保護記録を、すなわち書くことは、次の2つの記録を形成する（一般に適用で使用されない）
0X5Aに0X09を書きなさい;
0X9Aに0X5Bを書きなさい。
構成記録を通して選ぶことができるV108の中の24Mhzの約頻度の発振器がある。特定の構成は次の通りある:最初に保護を書くためにつけなさい
Reg0X51 = 0x0Bは内部抵抗を選ぶことである外的な抵抗、Reg0X51 = 0x09を選ぶことである
Reg0X53は内部抵抗の調節の記録である。Reg0X53=0x00が、頻度最も高いとき、そしてReg0X53=0x7f時、頻度は最も低い。省略時の値Reg0X53=0x48。

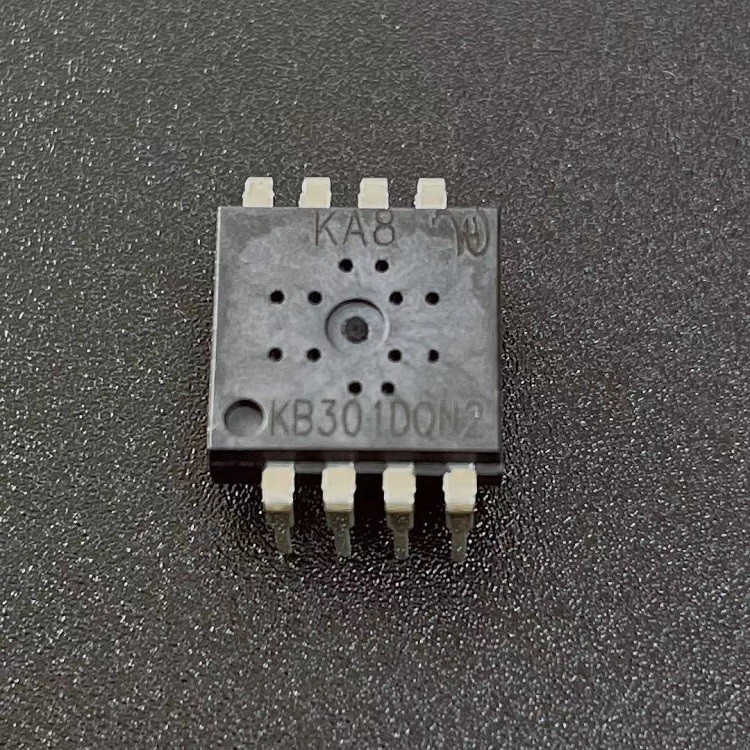

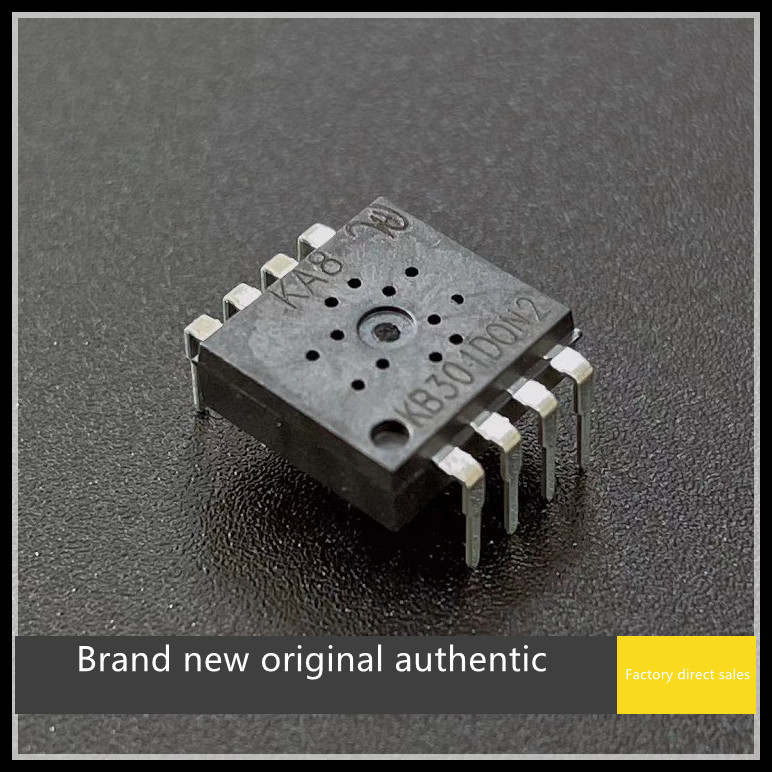

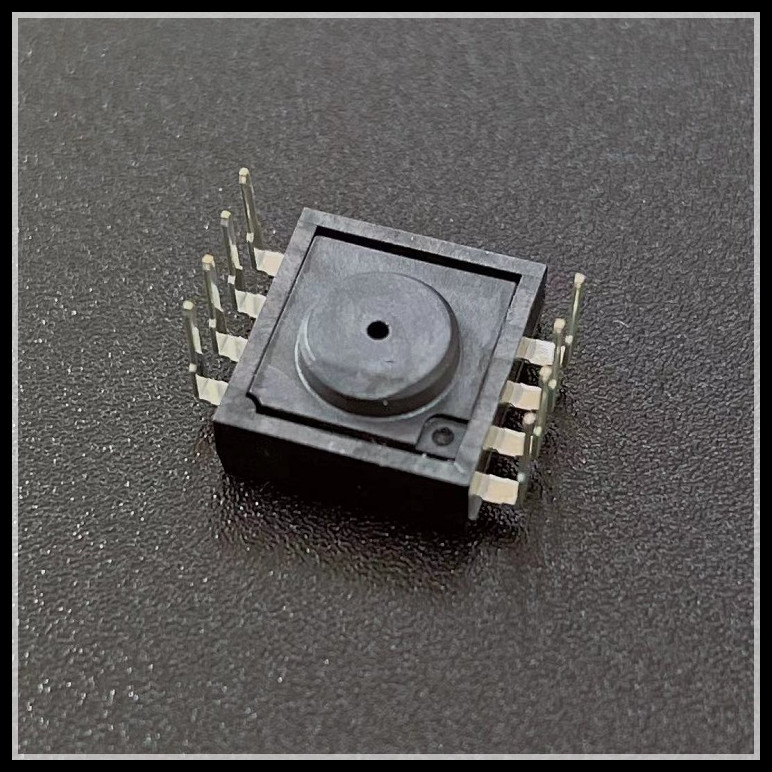

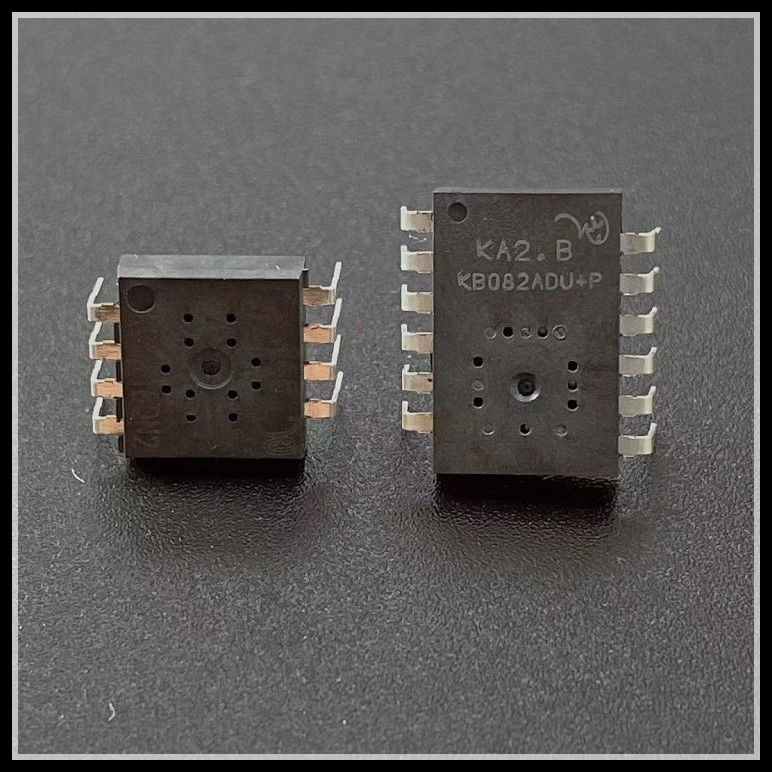

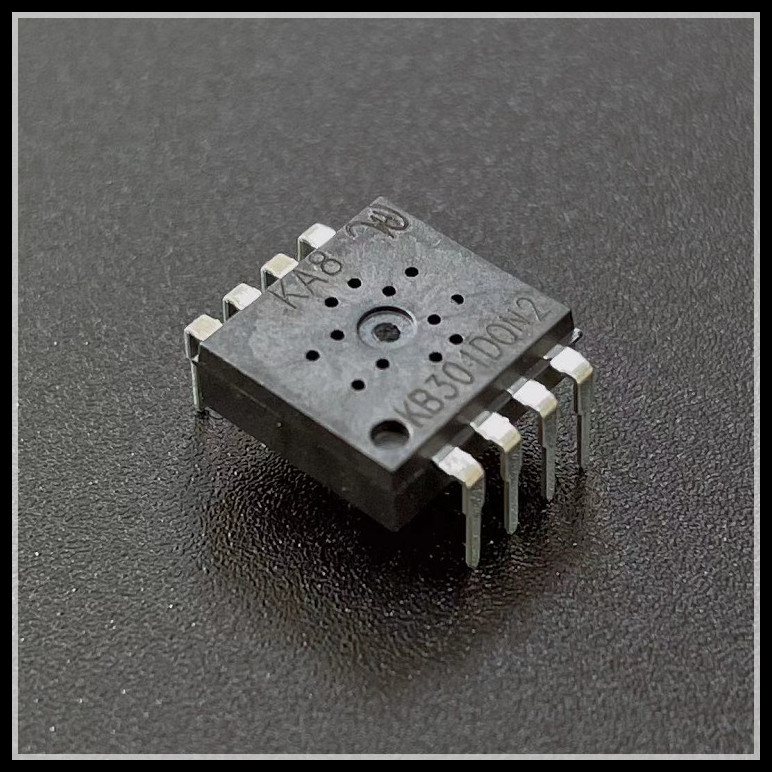

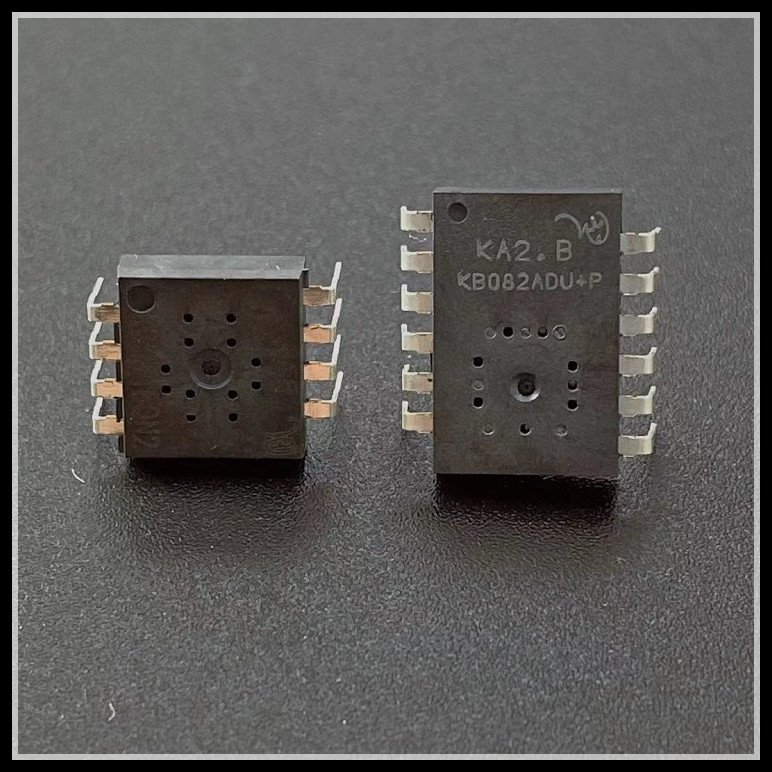

破片映像:
