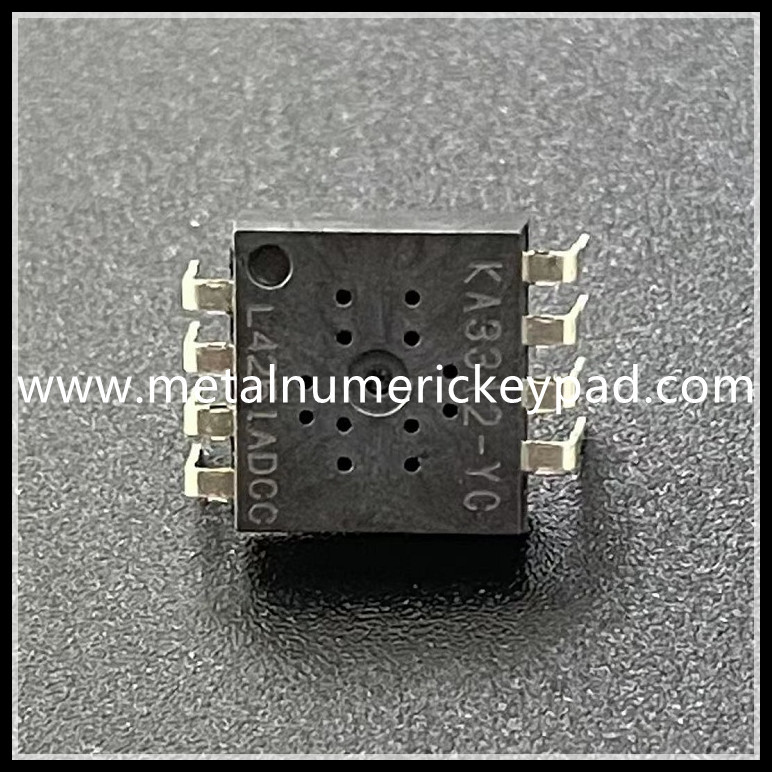

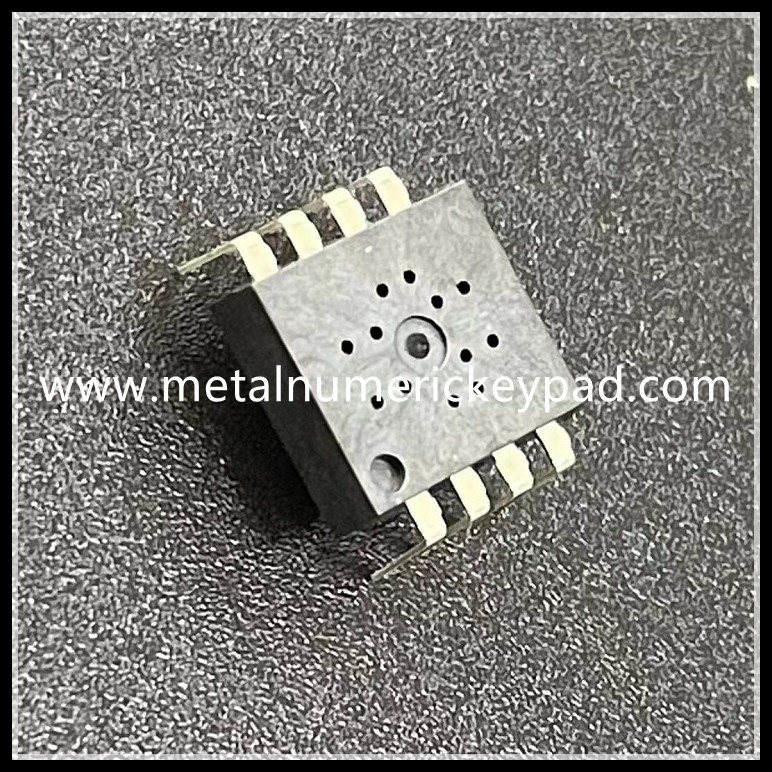

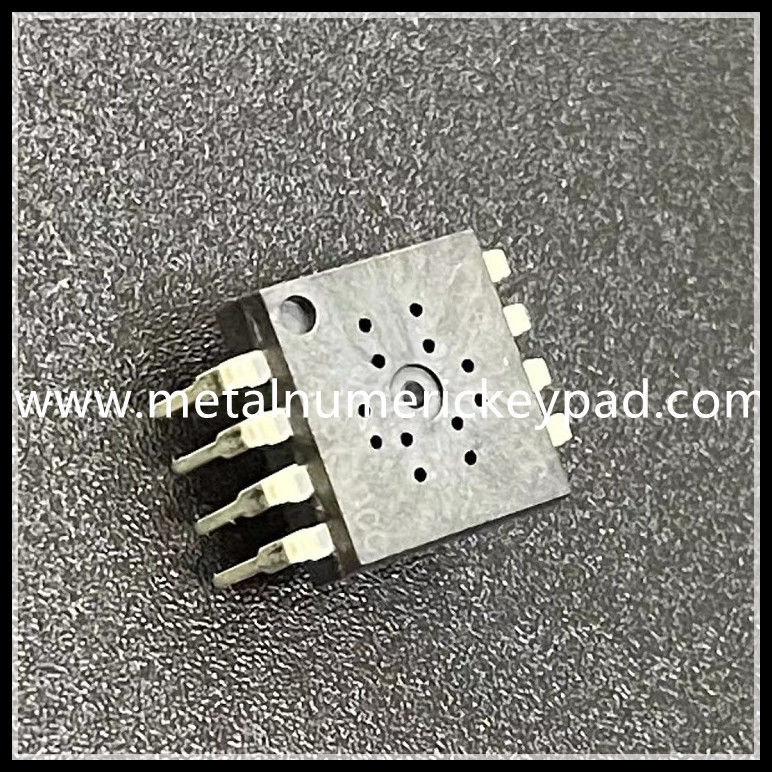

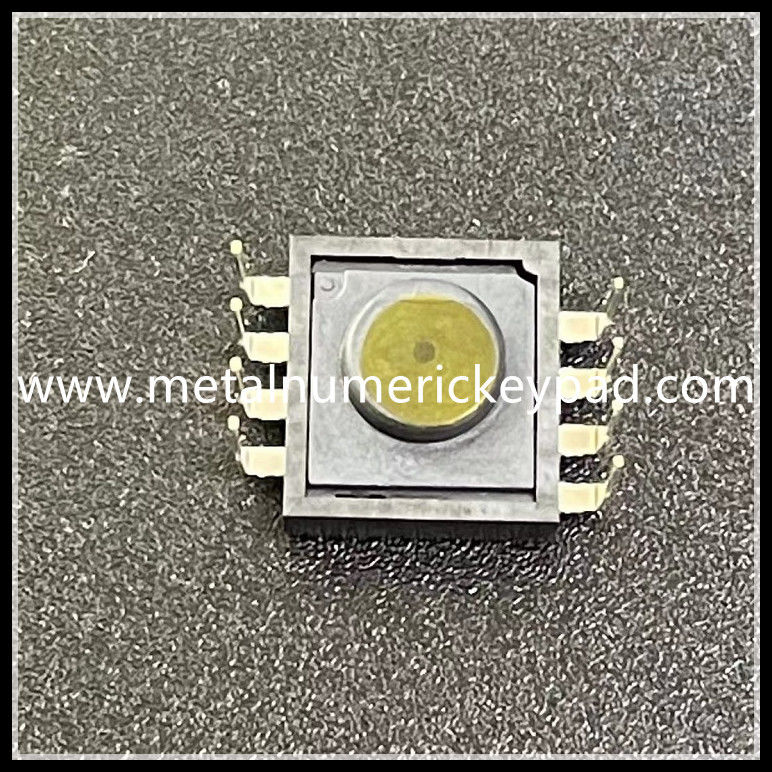

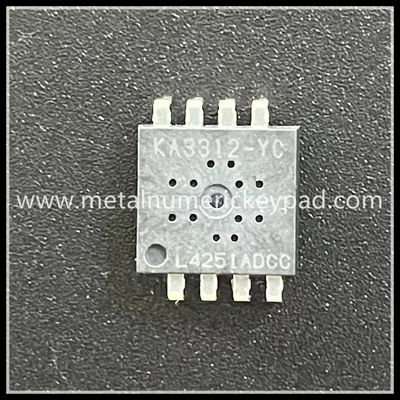

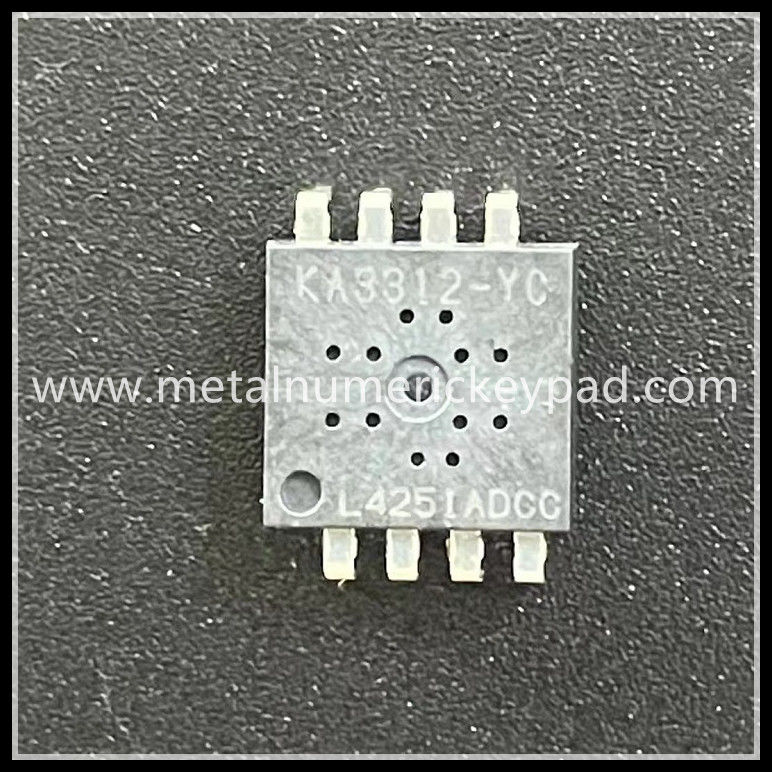

2.7V ICの集積回路の無線マウスの破片3204 3205モデル

製品名:無線マウスの破片
プロダクト モデル:GZ-P001-KA3312

特徴

●Signleの電源
●出力領域2.1V -3.3V
●精密光学変位の予言の技術
●選択可能（デフォルト） 3ワイヤーで縛ったりまたはSPIのシリアル・インタフェースを2ワイヤーで縛った
●Delta_XおよびDelta_Yのための選択可能な8ビットの（デフォルト）または12ビット動きのデータ長
●47 cpi/のステップの4000cpiまでの選択可能な決断（x1レンズの拡大に基づいて）
●追跡は30ips （インチ/秒）および10g加速にスピードをあげる
●作り付けの低い電力のタイマー（LPT）、sleep1/sleep2/sleep3モデル
●異なった速度の移動の間の余分節電のための適応性があるフレーム率制御
●LEDの現在制限抵抗は0-68 Ω （実際の平面によって定めなさい）、33オームを推薦する。
●DIP8パッケージ

記述
KA3312は高性能であり、超低い力は統合されたデジタル画像 プロセス回路が付いている光学イメージ センサーをCMOS処理した。それは光学的に順次表面のイメージ（フレーム）を得、数学的に動きの速度、方向および大きさを定めることによって位置の変更を測定する光学運行技術に基づいている。変位のdelta_Xおよびdelta_Y情報は入手しやすい直通SPIのシリアル・インタフェースの記録で利用できる。ホストのコントローラーはRF信号にホストのPCへそれらを送る前にSPIのシリアル・インタフェースからのデータを読込み、翻訳する。単語「センサー」は、KA8G2の代りに文書で、使用される。

指定:

シリアル・インタフェース
3ワイヤーで縛られたSPIのシリアル・インタフェース
センサーは3ワイヤーで縛られた連続周辺機器インターフェイス（SPI）を支える。ホストのコントローラーは書き、記録をセンサーに読み、動き情報を読むのにSPIを使用できる。ホストのコントローラーはコミュニケーションを常に始める;センサーは決してデータ転送を始めない。NCS、SCLKおよびSDIOはホストのコントローラーによって直接操作されるかもしれない。SDIOはまたセンサーによってデータがセンサーの記録から読まれるとき運転されるかもしれない。
•NCS:破片の選り抜き入力（活動的な低速）。NCSはSPIを活動化させるために低い必要がある;別の方法で、SDIOは高Z州にあり、SCLKは無視される。communicational間違いが起こればまたNCSがSPIを再調節するのに使用することができる。
•SCLK:クロックの入力。それはホストのコントローラーによって常に発生する。
•SDIO:二方向の入出力データ
伝達議定書
伝達議定書は3ワイヤーで縛られたリンク、ホストのコントローラーとセンサー間の半二重議定書である。SDIOのすべてのデータ変更はSCLKの落ちる端によって始められる。ホストのコントローラーはコミュニケーションを常に始める;センサーは決してデータ転送を始めない。伝達議定書は次の2つの操作モードから成っている。
