USBインターフェイス2636 2633モデルのための統合されたワイヤーで縛られた無線マウスの破片

ワイヤーで縛られたマウスのための2636の2633の2634の2637の集積回路の破片

破片の名前:光学マウスの破片
マウスの破片モデル:GZ-P001-KA3.B
ワイヤーで縛られたマウスの破片の製品の説明:KA3.Bは多くを高度の製造技術およびよりよい感光性能力採用するUSBインターフェイスが付いている非常に統合された光学マウスの破片である。
主な特長:
●USBインターフェイス
●単一5V電源
●マイクロソフトIntelliMouse 3Dのマウスと互換性がある。
●サポート マイクロソフト・ウインドウズ7、8、10、XP、2000年、私および98のオペレーティング システム
●マイクロソフトWHQLおよびUSB-IFに従いなさい
●ボタン サポート:左、中心、権利;サポート機械Z軸のエンコーダー
●DPIの設定:800/1200 DPIはデフォルトである1200しっかりと置くことができる
●作り付け力管理回路
●作り付けLEDドライブ回路
●作り付けLEDの現在の制限抵抗器
●高い統合、少数の外的な部品
●ROHSの指令に従いなさい
●DIP12パッケージ

破片ピン レイアウトの図表

マウスの破片のDPIの設定:DPIの価値を置くのに使用されるDPIピンが3つの状態に次DPIピンの使用をもたらすために分けられる。
1200 DPIの設定:この状態はデフォルトである、内部プルアップの抵抗器方法は使用される、または外的な51Kオームのプルアップの抵抗器は接続することができる。ICがで動力を与えられるとき、このピンの状態を点検すれば外的なレベルが接続されないかまたは外的な51Kオームのプルアップの抵抗器が接続されることが分るために、1200に内部DPIを置きなさい。ショーの下の図に示すように典型的な適用回路図、:

ワイヤーで縛られたマウスの破片の主な特長:
1. USBインターフェイス、PS2インターフェイス
2.単一5V電源
3.マイクロソフトIntelliMouse 3Dのマウスと互換性がある。サポート マイクロソフト・ウインドウズ ヴィスタ、XP、2000年、私および98のオペレーティング システム
4.マイクロソフトWHQLおよびUSB-IFと迎合的
5.ボタン サポート:左、中心、権利;サポート機械Z軸のエンコーダーDPIの設定:800/1200はしっかりと置くことができる
6. DPIのまた400、800 1200 1600の間で動的に転換できる
7。休眠モードおよび自動目覚し機能を使って
8.組み込み力管理回路;
9.組み込みLEDドライブ回路
10。外的な水晶発振子の設計無し
11.高い統合、少数の外的な部品
12。ROHSの指令に従いなさい
13。DIP12パッケージ

無線マウスの電気変数:

記述:
1:マウスPCBのレイアウト プロセスの間に、ICの地面ピンとコンデンサーの地面間の間隔はできるだけ短いグラウンド ワイヤーはできるだけ銅べきである
2:DPIの適用では、動的切換えの間に、ボタンのもう一方の端は基づき、5V電源に接続することができない

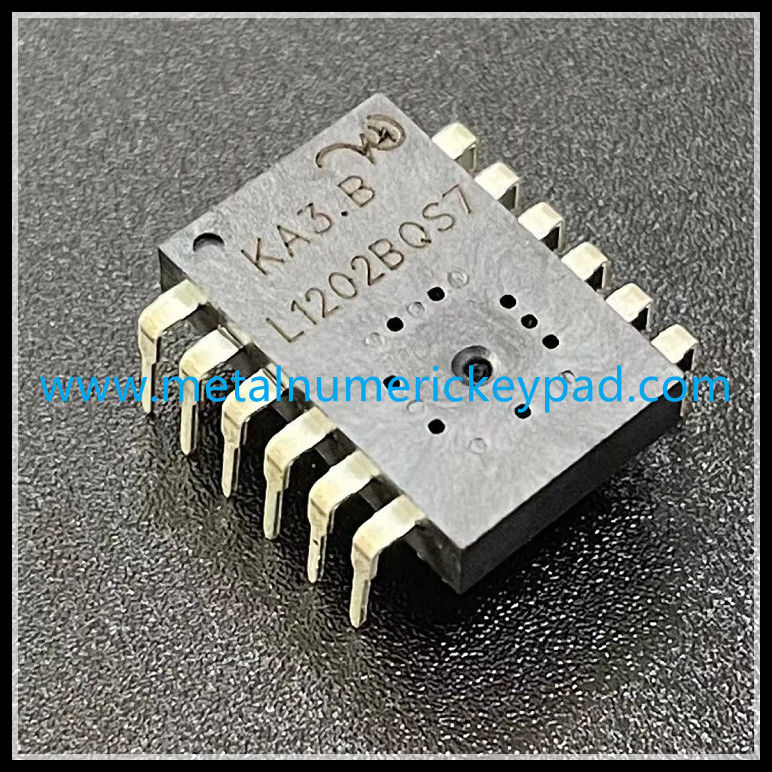

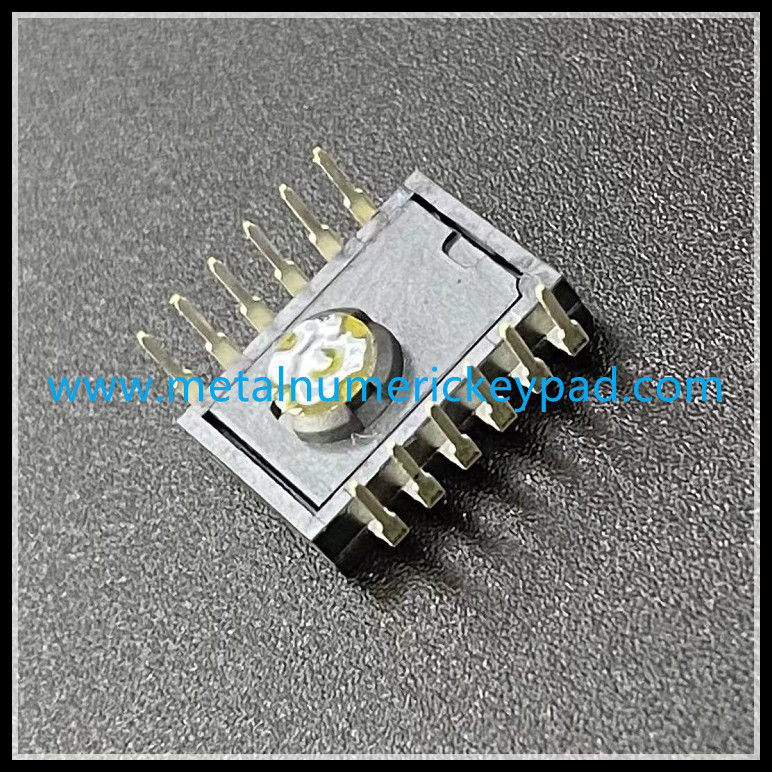

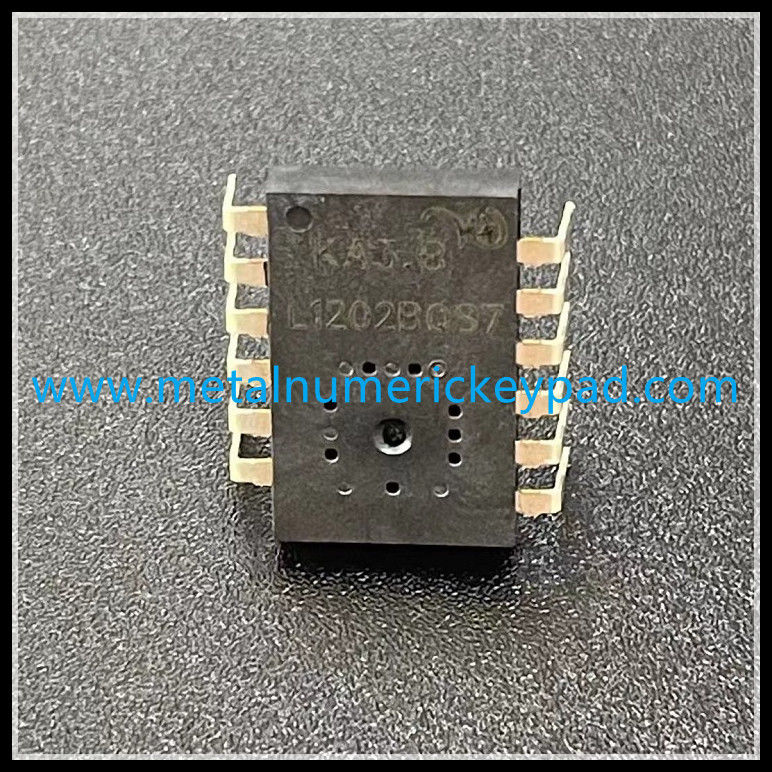

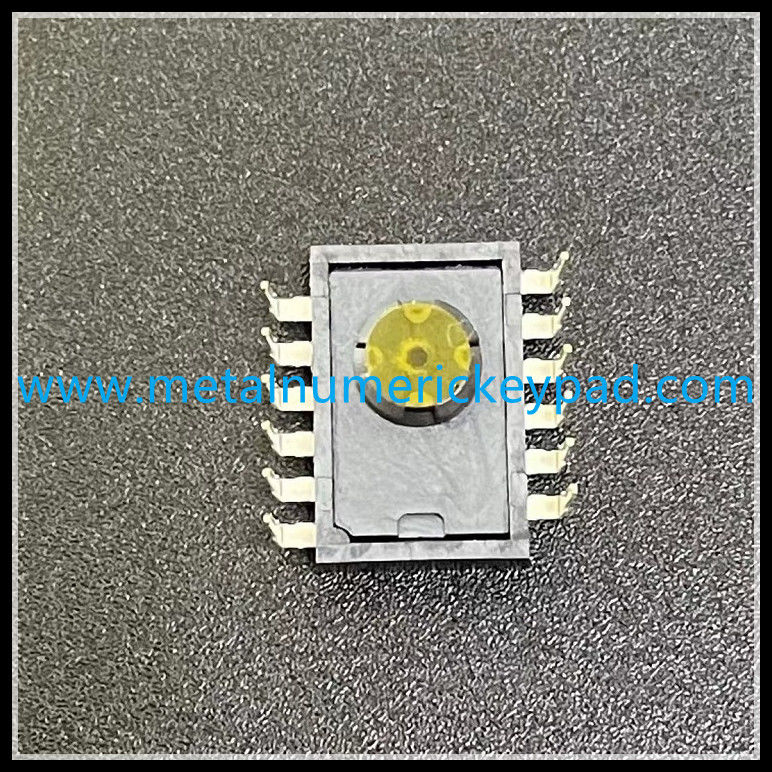

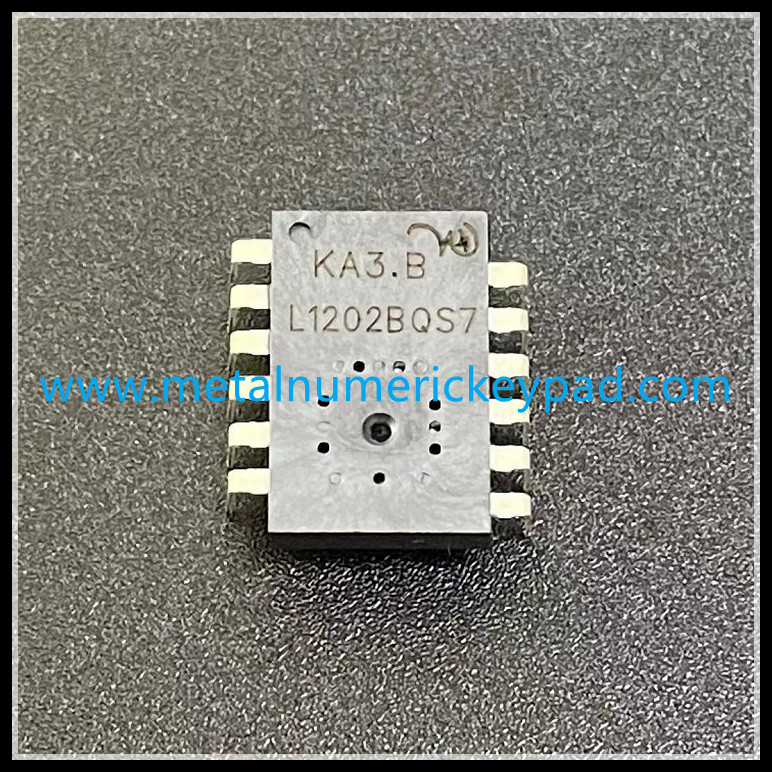

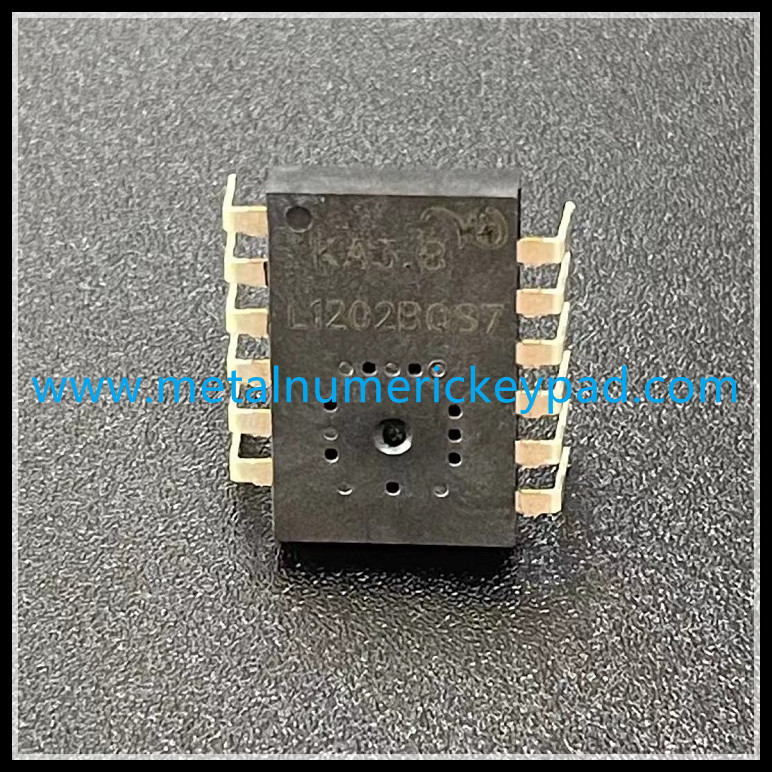

製品イメージの提示:
